球閥是旋塞閥的改進演變，屬于同一類型，它的關閉件是球體而不是旋塞。球閥分為多種材質以及多種結構（球閥原理結構介紹），本文上海閥門廠家-上海華鋼閥門廠將為您提供球閥優缺點對比，常用的球閥選型介紹。

1、球閥基本簡介

球閥可以通過旋轉閥球90度來達到啟閉狀態。啟閉時間短，密封效果好，介質壓力損失小的優點。

3、球閥幾種結構介紹

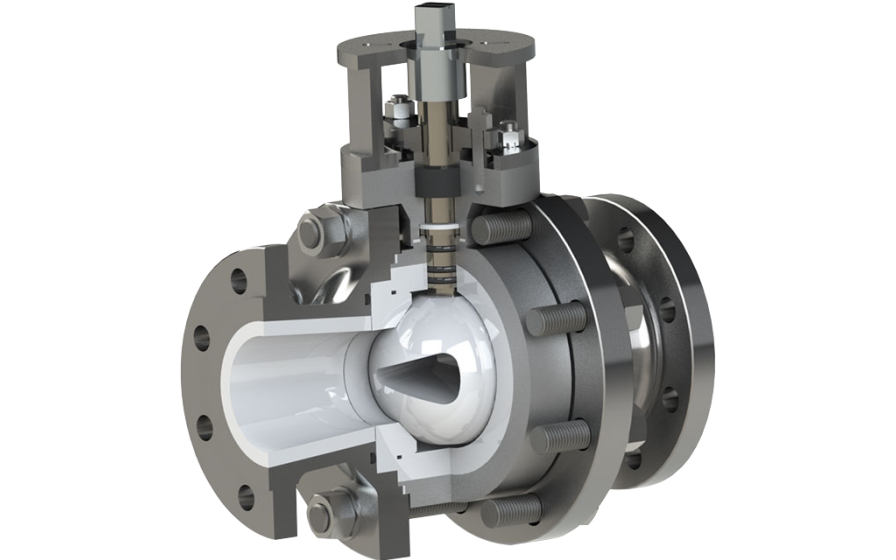

① 浮動球-固定球

球式只有上球面有閥桿固定，靠預緊力和介質壓力將閥球壓緊再出口。壓力全由閥出口端和閥球承受。密封面強度要求高。

固定球上下球面都有閥桿固定，球體和上下桿連成一體來固定。操作扭矩小、適用于高壓、大口徑閥門。結構復雜，有浮動閥座結構。

② 側配型式

球閥：將閥球等內件從閥體側面裝入體內。一體式結構緊湊，重量輕，大多鑄鋼小口徑，非金屬閥座浮動球體；二體式加工方便，制造方便，類別種類廣，是主力產品。閥體長度有所增加。閥體由兩部分靠螺釘螺母連接。

③上裝式球閥

內件通過球閥上端裝入。一般采用鑄造型式。結構好，適用于各力級的大、中口徑，同三體式。最大優點是維修時不必將閥門從管線上拆下來，可以在線維修，調換內件。中腔龐大，結構長度長，重量大。

④全焊接式

件，板件或者管件采用全焊接式組成閥體，內部結構同三體式球閥。無外漏點，同是對稱結構，承受管道應力能力強，適用于長輸管線。主要運用在埋地管道或者環境惡劣的石油，天然氣管線上，內件不受大氣侵蝕，使用壽命長。但是無法更換內件，無法維修，造價高。

2、球閥與其他閥門對比（優缺點）

球閥最大的特點：流體阻力最小，流動特性最好。具有90度旋轉快速啟閉。而且密封性能可靠。

3、球閥選型綜述：

① 閥門阻力降最小，甚至可以與接管形成一個幾乎完整的通道，故適合于對阻力降比較敏感的介質工況；

② 適用于有通球要求的管路；

③ 適用于長輸管線，石化，液化球閥型號，天然氣等高要求工況；

④ 適用于可能產生沖刷或者沖刷腐蝕的工況；

⑤ 造價高，特別是硬密封球閥；

⑥ 不適用于低溫介質工況或者可能發生氣化的介質工況。因為有密封閥腔。

4、常用球閥型號選型

球閥（Q11F-16T），鑄鋼球閥（Q41F-16C），高平臺球閥，軌道球閥等

銅球閥Q11F-16T：?jiǎn)㈤]迅速，安裝方便，占用空間小，是空調暖風，樓宇小管道切斷閥首選。作用：關婷水，停水，停熱；停水是為了給前端設備維修。常與水表搭配。另有帶鎖銅球閥可防止非工作人員操作。

球閥Q41F-16C：依靠球閥的特點，采用鑄鋼材質，耐高溫，高壓?；S(chǎng)常用閥門種類，可選擇其他密封圈或者其他材質。

高平臺球閥：采用高平臺設計，無需增加連接部件（支架）便可直接安裝電，氣動執行器。一般還有閥桿防沖出結構球閥型號，采用下裝式閥桿。高平臺帶執行器球閥整體美觀大方，占用空間小，結構緊湊，但不耐高溫。裝支架球閥散熱功能強（目前執行器都能達到150度左右）。

軌道球閥：一般為上裝式，閥桿上帶有導軌；上支架有導銷，使得桿轉動時會(huì )上下運動。閥桿底部有楔形斜面，使得閥球在開啟時會(huì )脫落閥座。

主要適用于需要頻繁開啟的工況，停工影響大，介質有一定危險性的工況。例如中石化，中石油，天然氣輸氣管道等。
