一、超薄型對夾式球閥相關概述

Q71F超薄型對夾球閥是引進意大利技術進行國產化設計而發展出的一款短法蘭距離球閥。對夾球閥的關閉件是個球體，球體繞閥體中心線做旋轉運動來達到開啟關閉。閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。

二、超薄型對夾式球閥的特點

⒈偏心獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
⒉由扭矩產生彈性密封。
⒊體積小、重量輕、操作輕巧、便于安裝。
⒋更換零件材質可適用于各種介質。

三、超薄型對夾式球閥參數表

公稱通徑：DN15-DN200	公稱壓力：1.6MPa-6.4MPa	適用介質：水、氣油等
適用溫度：-10℃-160℃	閥體材質：碳鋼、不銹鋼	連接方式：對夾法蘭

薄型對夾式球閥

高平臺對夾式球閥

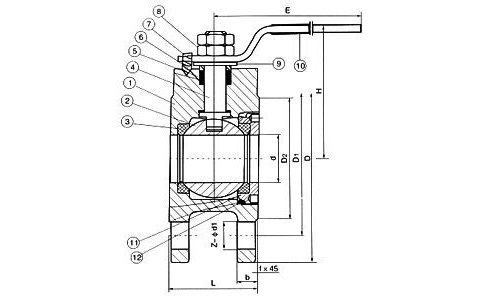

四、超薄型對夾式球閥尺寸表

Size	PN	d	L	C	B	D	H	H1	E
DN15	10-40	15	42	45	65	95	48.5	76	110
DN20	10-40	20	44	58	75	105	53.5	81	110
DN25	10-40	25	50	68	85	115	59	90	160
DN32	10-40	30	60	78	100	140	71	102	160
DN40	10-40	36	65	88	110	150	78	115	185
DN50	10-40	46	80	102	125	165	85	122	185
DN65	10/16	57	110	122	145	185	100	168	305
DN80	10/16	73	120	138	160	200	110	178	305
DN100	10/16	90	150	158	180	220	130	198	305

五、超薄型對夾式球閥相關應用

薄型球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳動偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病，斜面球閥實現閥板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能好的目的。

溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的超薄型對夾式球閥性能參數、結構尺寸參數等詳情，請聯系我們。
