一、產品概述

       氣動鋼襯四氟三通法蘭球閥Q644PFA-16C分L型（Q44型）和T型（Q45型）。L型三通球閥只能連接相互正交的兩條管道，不能同時保證第三條管道的相互連通，只起分配作用；T型三通球閥能使三條正交的管道相互連通和切斷第三條通道，起分流、合流作用。三通球閥即可采用手柄、蝸輪進行手動操作，也可與電動裝置或氣動裝置配套連接，通過中控PLC控制系統，可輕松實現集中遠距離對閥門自動化控制，能極大的提高生產效率，節約人力、時間，提高安全性。

二、產品特點

采用一體化結構，四面閥座的密封型式，法蘭連結少，可靠性高，設計實現了輕量化

結構型式分L型和T型，根據不同的工況要求選擇適當的三通球閥

L型三通球閥只能連接相互正交的兩條管道，不能保持第三條管道的相互連通，只起分配作用

T型三通球閥能使三條正交的管道相互連通和切斷第三條通道，起分流、合流作用

使用壽命長，流阻小，流通能力大

三、采用標準

四、性能參數

產品名稱：三通球閥（L型）

連接型式：法蘭式、螺紋式

公稱通徑：DN15-DN300

公稱壓力：PN16

試驗壓力殼體試驗：公稱壓力×1.5倍

密封試驗：公稱壓力×1.1倍

外表噴涂不銹鋼本體、其它材質噴漆

驅動型式手柄、蝸輪、電動、氣動

適用溫度-29～160℃

適用介質水、油、氣、蒸汽、硝酸類、醋酸類

五、零部件可選材料

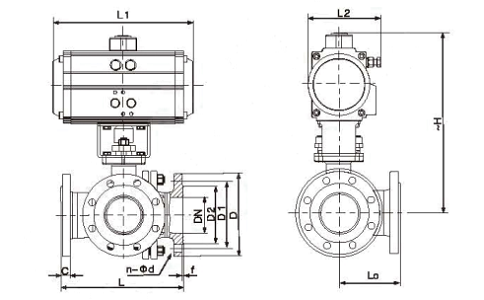

六、外形尺寸圖

七、安裝注意事項

1、確定三通球閥的類型（L型或T型）與工況需求相符。

2、取掉法蘭兩端的護蓋，清理內腔無雜質、異物。

3、與管道連接前，須先清理管道內殘存的焊渣和雜物。

4、安裝時，不要用閥的執行機構部分作為起重吊裝，以避免損壞執行機構和附件。

5、本閥不受介質方向限制，可安裝在水平或垂直的管道上，應預留手動操作及維修空間。

6、管道安裝點不可有低垂或者承受外力的現象，應用管道支架或者支撐架來消除管線的偏離。

7、管道與法蘭之間需安裝密封墊。

8、與管道連接后，應均勻用力多次交叉擰緊各螺母。

八、操作使用說明

1、操作前確認管路和閥門被清洗過。

2、操作機構帶動閥桿、球體，順時針旋轉1/4圈（90°），閥門關閉；逆時針旋轉1/4圈（90°），閥門開啟

3、閥門運行一段時間以后 ，若填料壓蓋處有微泄發生，將壓緊螺母適當擰緊，泄漏即可消除。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q361F蝸輪全焊接球閥性能參數、結構尺寸參數等詳情，請聯系我們。
